６−１.ロングライン工法（内型枠） 約５０種類の内型枠を製作しました。 　横面、下面にテーパーがついています。 　また、上下左右にケーブル定着用の突起が有り、複雑な形状をしています。 　面板、リブともに同一形状は無く、難しい型枠でしたが、従来の１／３の設計期間で完成しました。 →ロングライン工法へ

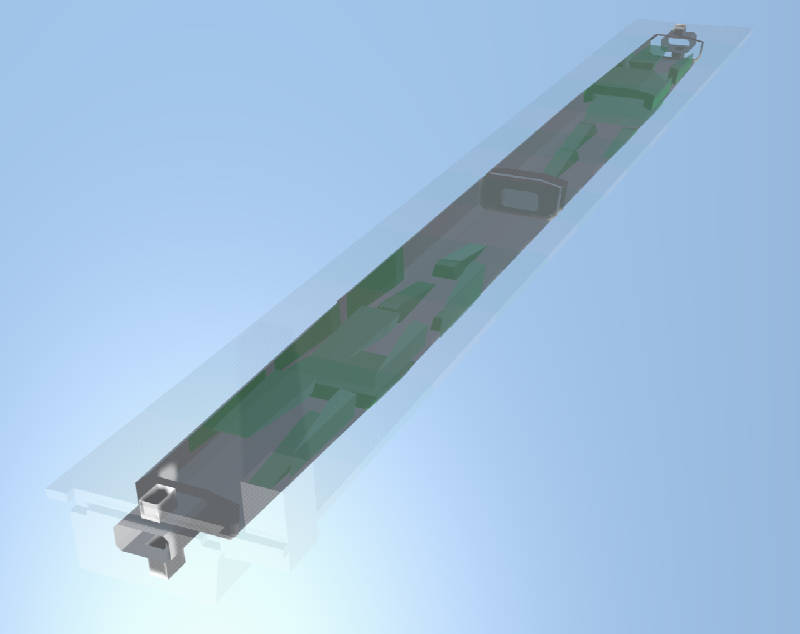

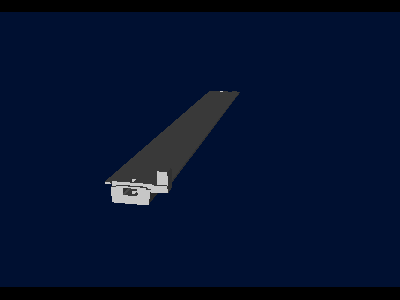

橋梁形状 全長 ３８m 幅 5m 高さ １.７m セグメント ３.５m 動画(133KB)

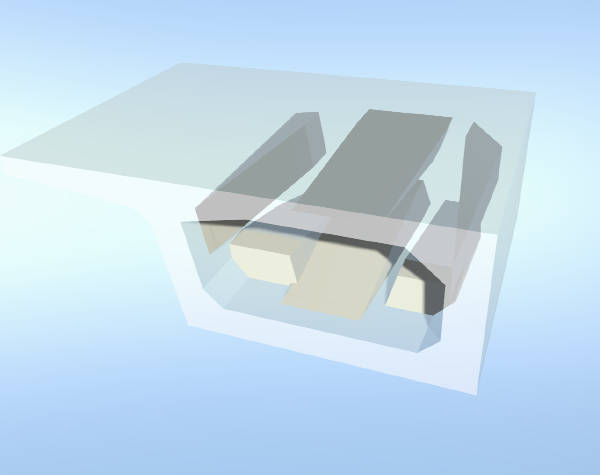

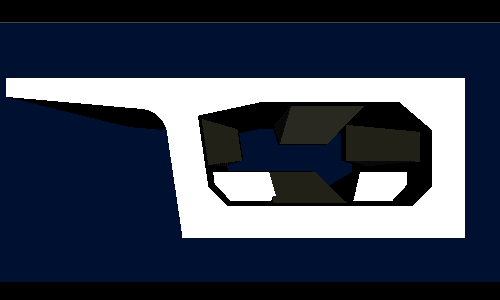

橋梁形状 （セグメント） 動画(253KB)

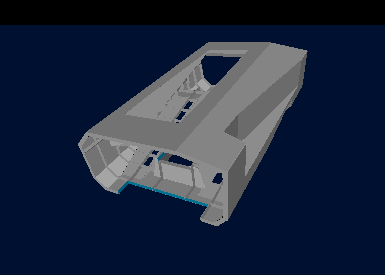

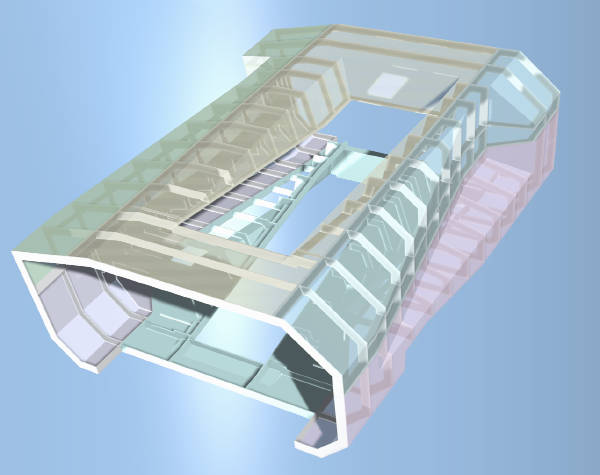

内型枠形状 動画(452KB)

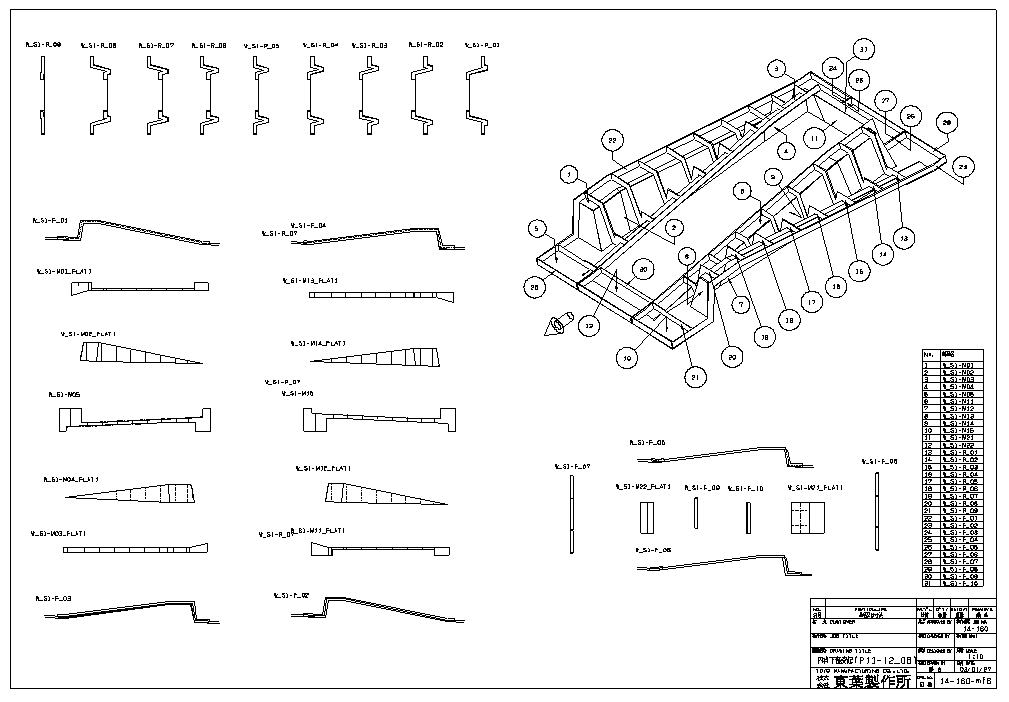

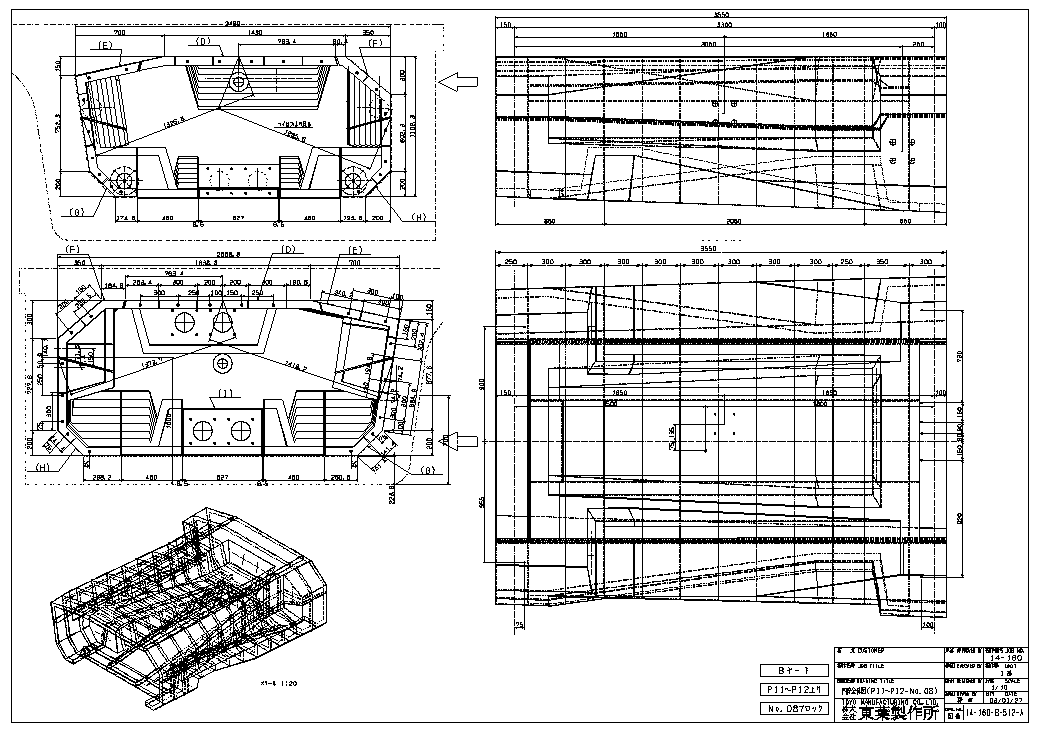

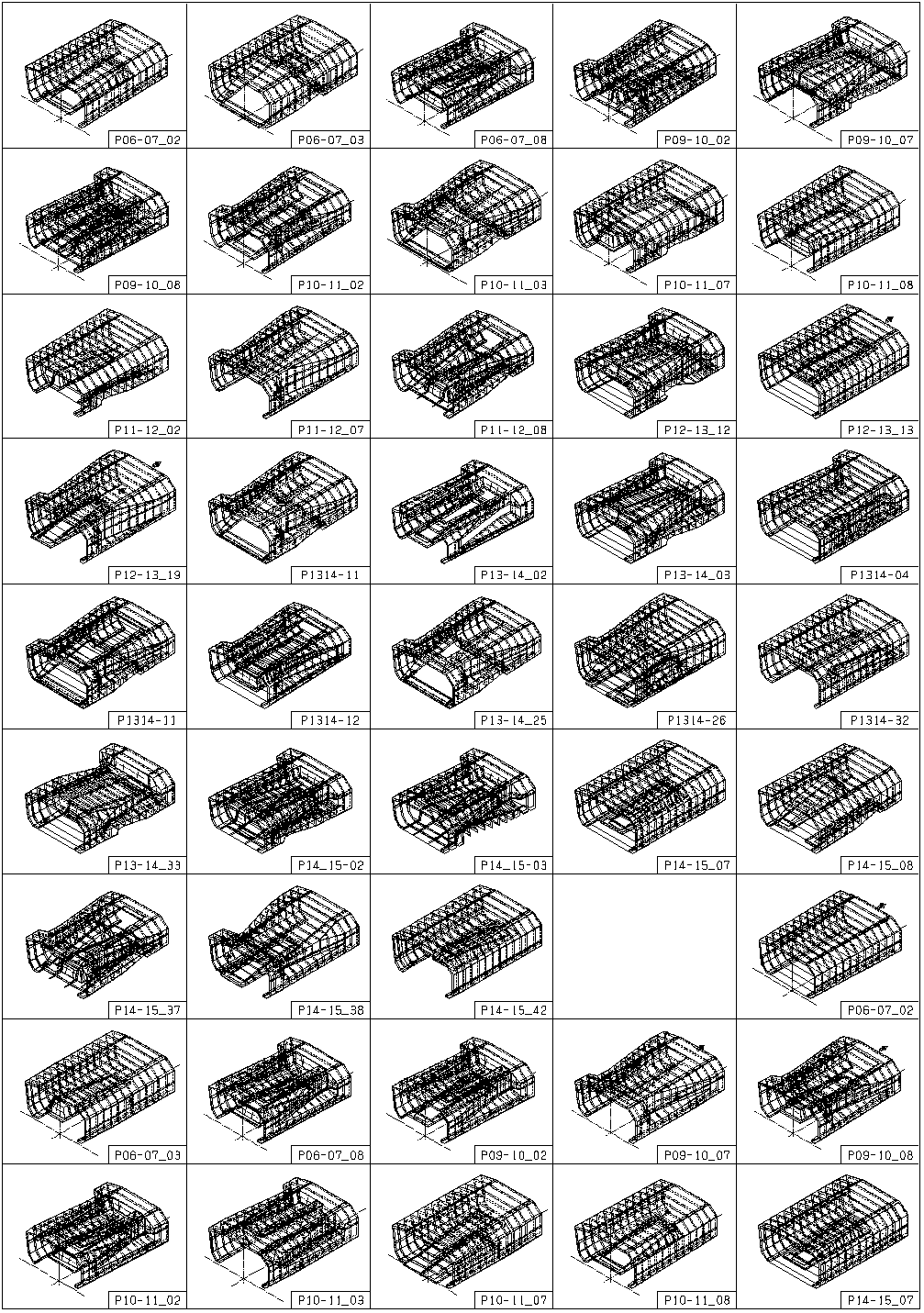

内型枠図面 分類表 型枠全体図 展開図
