６−２.カンチレバー工法（型枠・フレーム） 鋼とコンクリートの複合トラス橋です。 　トラスが３次元的にはいっているため、型枠・フレームとも難易度の高い物件。 　３ＤＣＡＤでは、画面上で形状確認しながら（クリアランス、ズレ等）作図するため、設計ミスが減少します。 また、形状を考える時間が省略され、スピードアップにつながります。 →カンチレバー工法へ

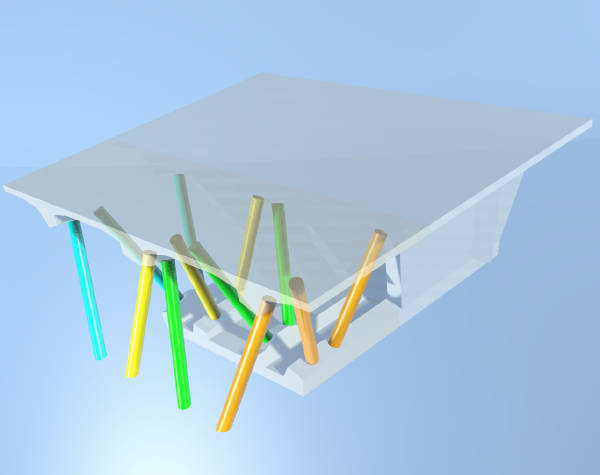

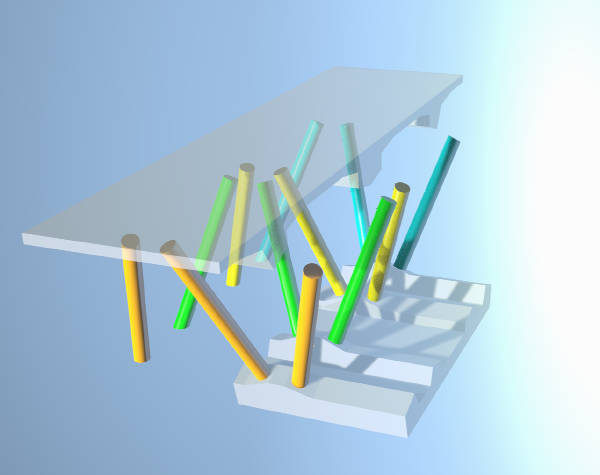

橋梁形状 幅 １７m 高さ ６.５m セグメント ５m 動画(2.2MB)

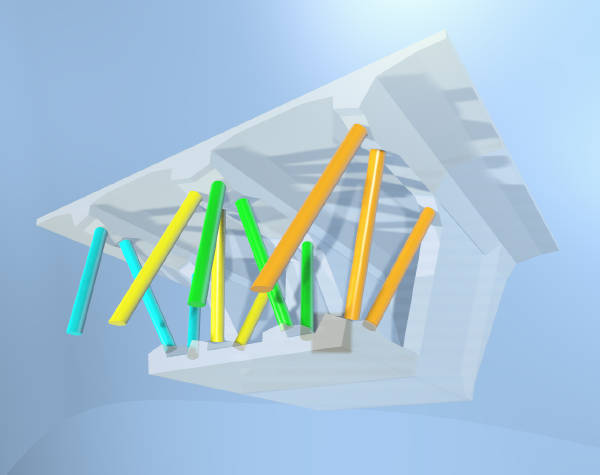

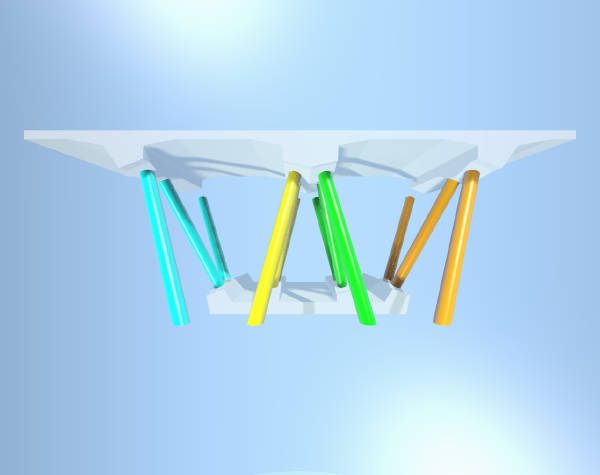

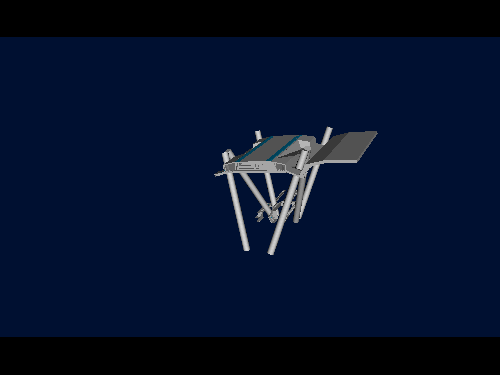

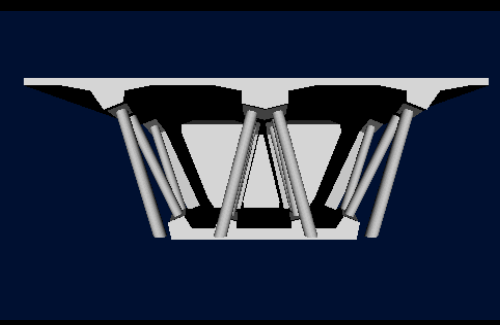

橋梁形状 （セグメント） 動画(1.0MB)

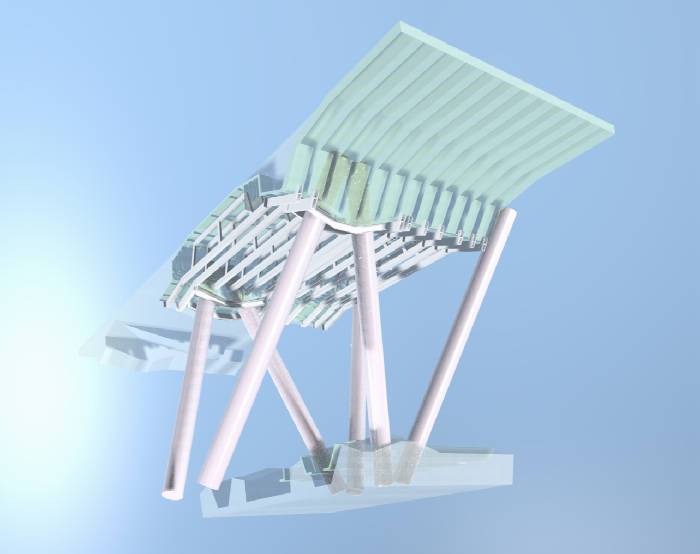

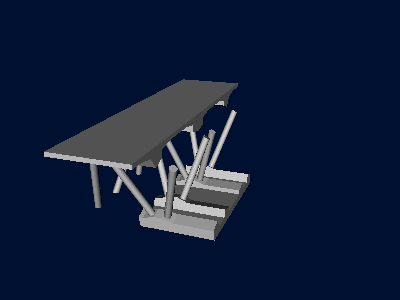

型枠形状 動画(1.6MB)

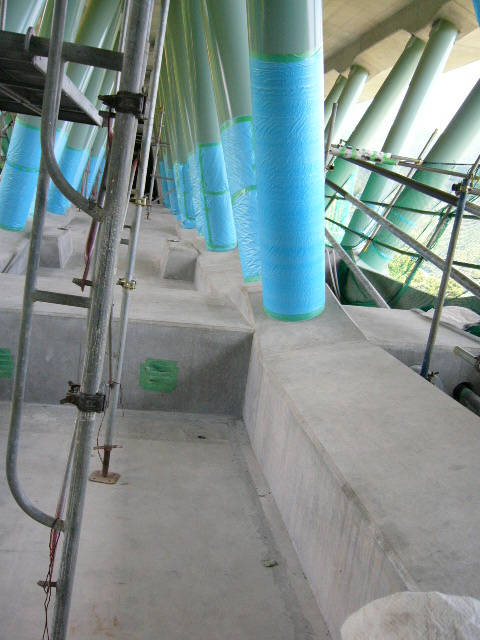

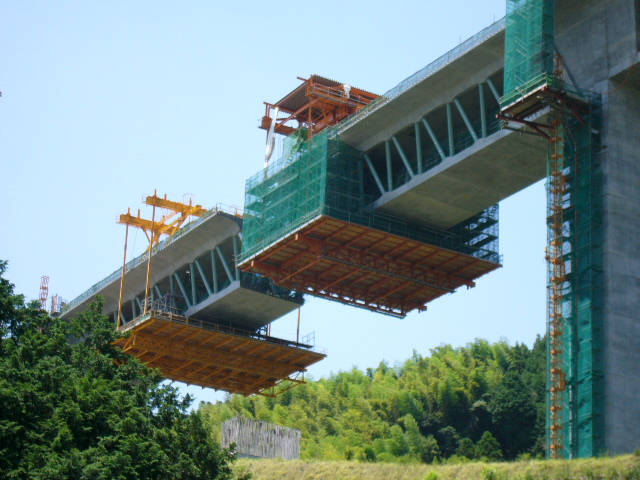

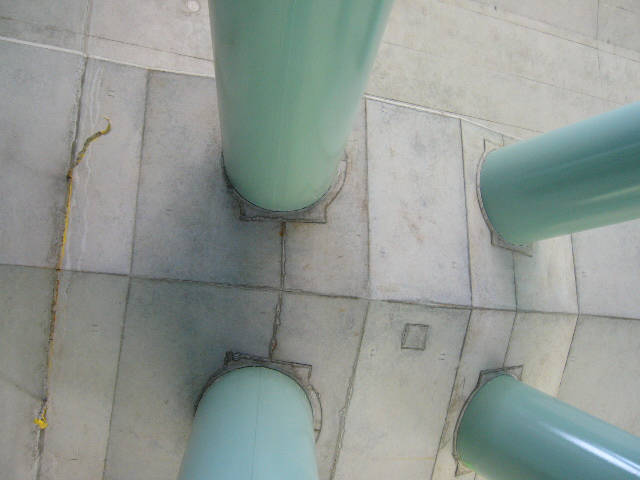

橋梁完成写真
